   ООО "Альфа-пром" - официальный дилер НПК "РЭЛСИБ"

Датчики температуры с токовым выходом 4...20 мА

Датчик температуры с токовым выходом 4 .. 20 мА используется тогда, когда расстояние от точки контроля температуры до прибора слишком велико и может достигать 1000 м, а также когда используются универсальные приборы - контроллеры с токовым входным сигналом 4…20 mA
Также мы выпускаем датчики температуры для HVACтермопреобразователи сопротивления с кабельным выводом и термопары с кабельным выводом.

Технические характеристики датчиков температуры с токовым выходом 4 .. 20 мА:

напряжение питания - от 7,5 до 36 В; предел допускаемой абсолютной погрешности - не более ±0,5 % от диапазона преобразования; максимальное сопротивление  нагрузки - 1,0 кОм; степень защиты от воздействия воды и пыли (кроме конструктивного исполнения Кл3–2)- IP44 по ГОСТ 14254–96; средний срок службы - не менее 5 лет.

Тип термочувствительного элемента датчиков температуры 4 .. 20 мА:

1. Для обозначения «п/п» – полупроводниковый  датчик ТС 1047 фирмы «Microchip».
2. Для обозначения «ХА» – преобразователь термоэлектрический  с НСХ ХА (К) по ГОСТ Р 8.585–2001.

Конструктивное исполнение

Клемм. головка

Диаметр монтажной части, мм

Резьба

Длина  монтажной части, мм

Диапазон преобразования температуры, °С

Класс точн., %

4 мА

20 мА

 Датчик температуры 4...20 мА

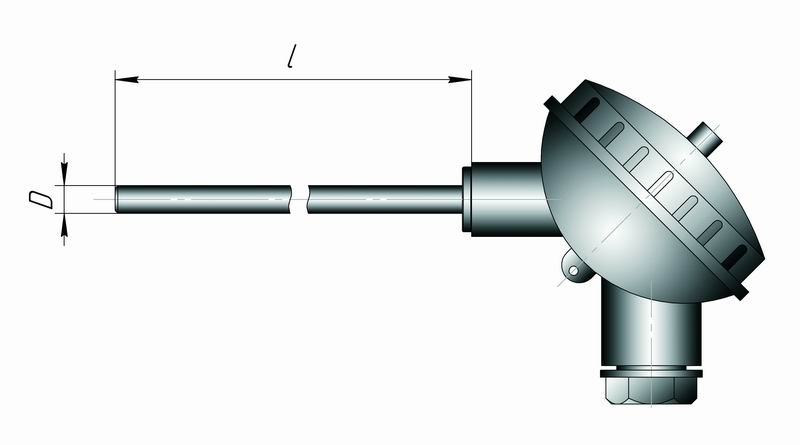

Датчик температуры погружной Кл1-1

Б

5,0; 6,0

8,0; 10,0

-

60; 80; 100; 120; 160; 200; 250; 300

-40

+125

0,5

-40

+100

0

+100

0

+300

0

+500

0

+800

 Датчик температуры 4...20 мА

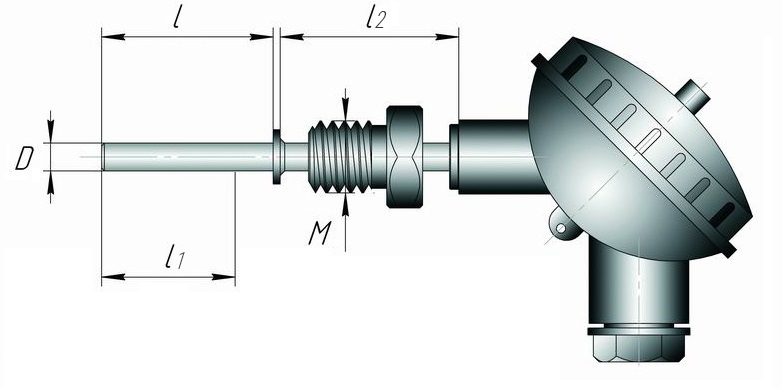

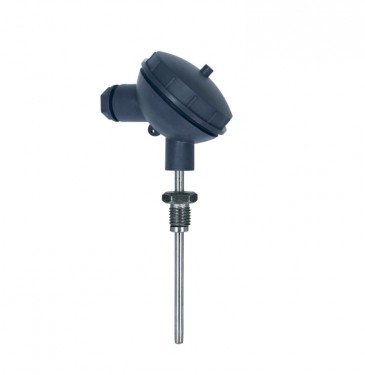

Датчик температуры погружной Кл1-2

Б











5,0; 6,0 8,0; 10,0

М12х1,5; М16х1,5; М20х1,5

30; 60; 80; 100; 120; 160; 200; 250; 300

-40

+125

-40

+100

0

+100

0

+300

0

+500

0

+800

 Датчик температуры 4...20 мА

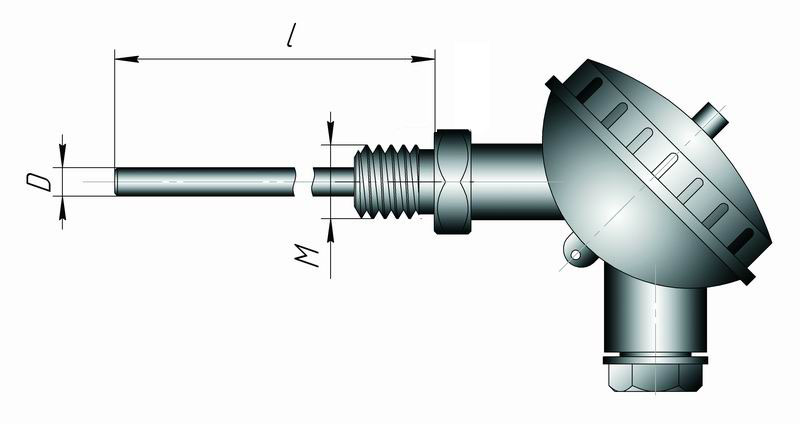

Датчик температуры погружной Кл1-3

Б

5,0; 6,0

8,0; 10,0

М12х1,5; М16х1,5; М20х1,5

30; 60; 80; 100; 120; 160; 200; 250; 300

-40

+125

-40

+100

0

+100

 Датчик температуры с токовым выходом 4...20 мА

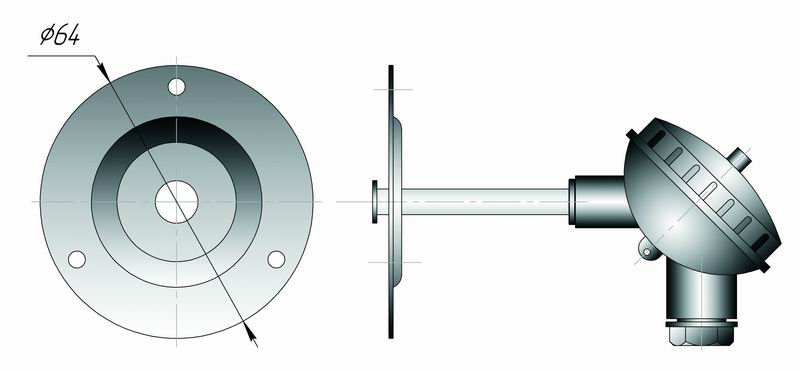

Датчик температуры поверхностный Кл2-1

Б

65,0

-

-

-40

+125

-40

+100

0

+100

 Датчик температуры с токовым выходом 4...20 мА

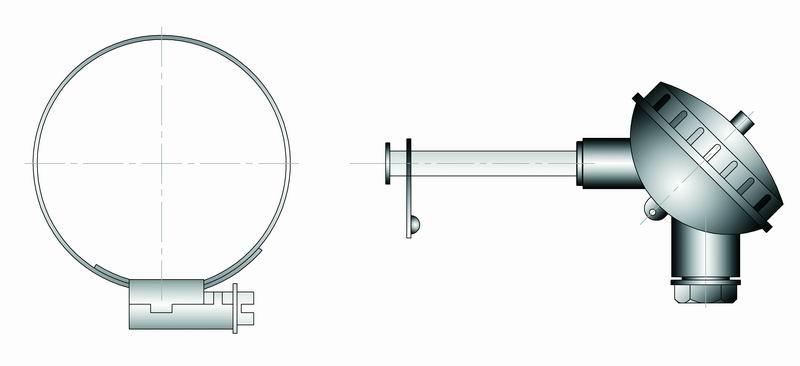

Датчик температуры поверхностный Кл2-2

Б

-

-

-

-40

+125

-40

+100

0

+100

 Датчик температуры с токовым выходом 4...20 мА

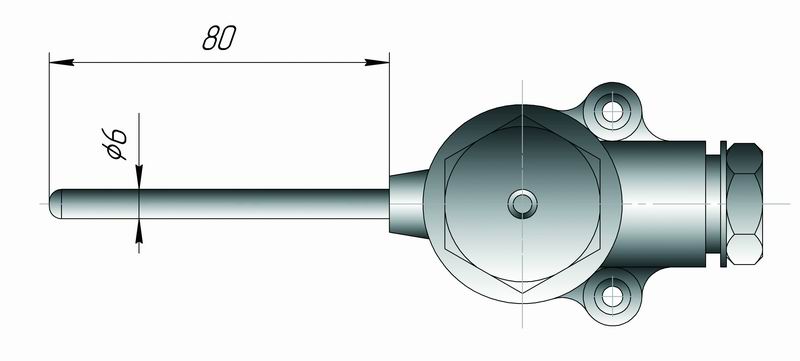

Датчик температуры воздушный уличный Кл3-1



У

6,0

-

80

-40

+80



Датчик температуры с токовым сигналом 4...20 мА

Датчик температуры воздуха для чистых помещений Кл3-2



К

65,0

-

-

-40



+50

0

+50



Датчик температуры с токовым сигналом 4...20 мА

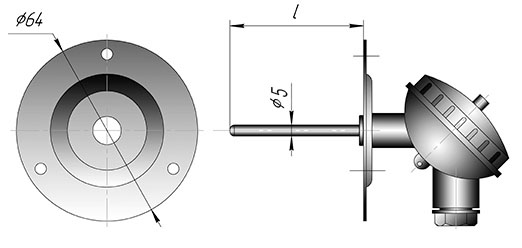

Датчик температуры для систем вентиляции и кондиционирования Кл4-1

Б

5,0

-

100; 200

-40

+80

-40

+125

 Датчик температуры с токовым сигналом 4...20 мА

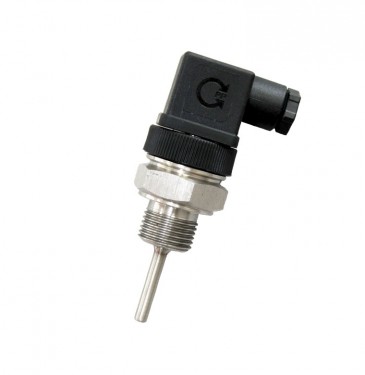

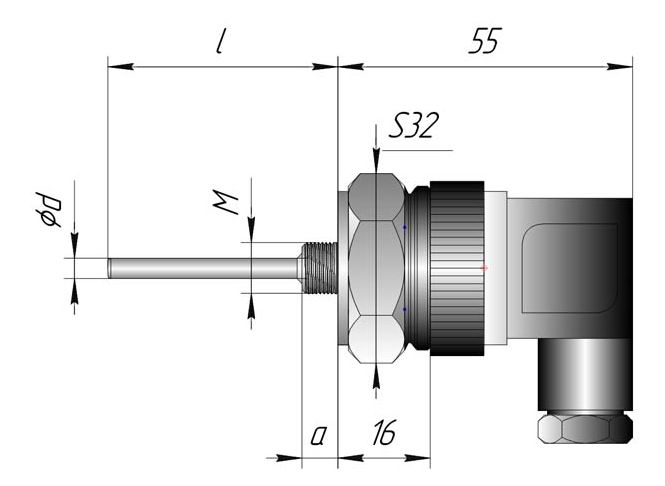

Датчик температуры для применения внутри оборудования DIN

DIN

5,0; 6,0;8,0

М20х1,5; G1/2

30; 60; 80; 100; 120; 160; 200; 250; 300

-40

+125

-40

+100

0

+100

0

+300

0

+500

0

+800

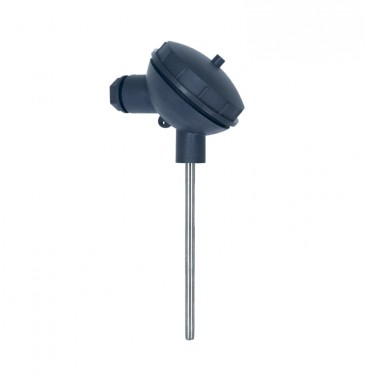

Датчики температуры жидких и сыпучих сред Т.п/п-420-Кл1-1, Т.ХА-420-Кл1-1
диапазоны преобразования температуры от -40 до +800°С
2070
Датчики температуры жидких и сыпучих сред Т.п/п-420-Кл1-2, Т.ХА-420-Кл1-2
диапазоны преобразования температуры от -40 до +800°С
2141

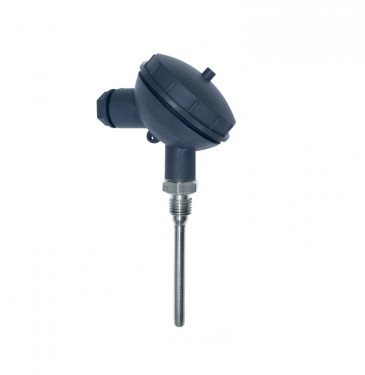

Датчик температуры жидкости и сыпучих сред Т.п/п-420-Кл1-3
диапазоны преобразования температуры от -40 до +125°С
2264

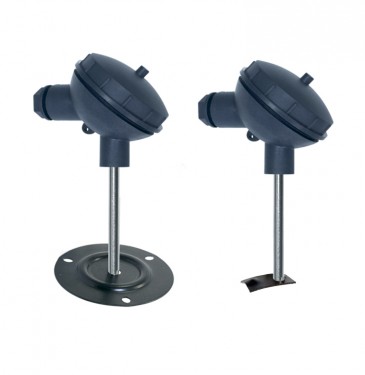

Датчики температуры поверхности Т.п/п-420-Кл2-1, Т.п/п-420-Кл2-2М
диапазоны преобразования температуры от -40 до +125°С
2133

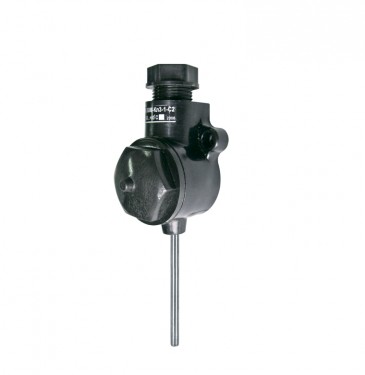

Датчик температуры воздуха Т.п/п-420-Кл3-1
диапазон преобразования температуры: –40 до +80°С
1728

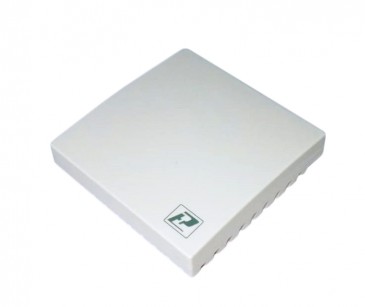

Датчик температуры воздуха Т.п/п-420-Кл3-2
диапазоны преобразования температуры: от -40 до +50°С; от 0 до +50°С
1403

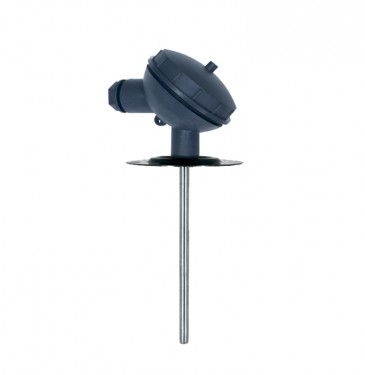

Датчик температуры для воздуховодов Т.п/п-420-Кл4-1
диапазоны преобразования температуры: от -40 до +80°С; от -40 до +125°С
2264

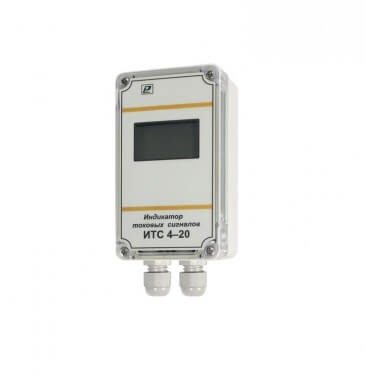

Индикатор сигналов тока ИТС 4-20
для датчиков с токовым выходом 4-20 мА
1620

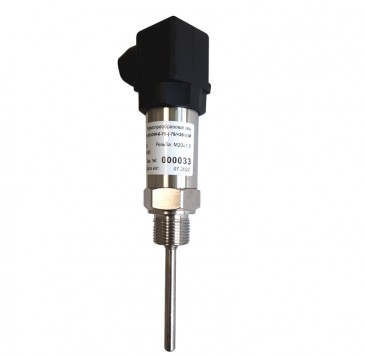

Датчики температуры жидких и сыпучих сред Т.п/п-420-DIN, Т.ХА-420-DIN
диапазоны преобразования температуры от -40 до +800°С
2358
