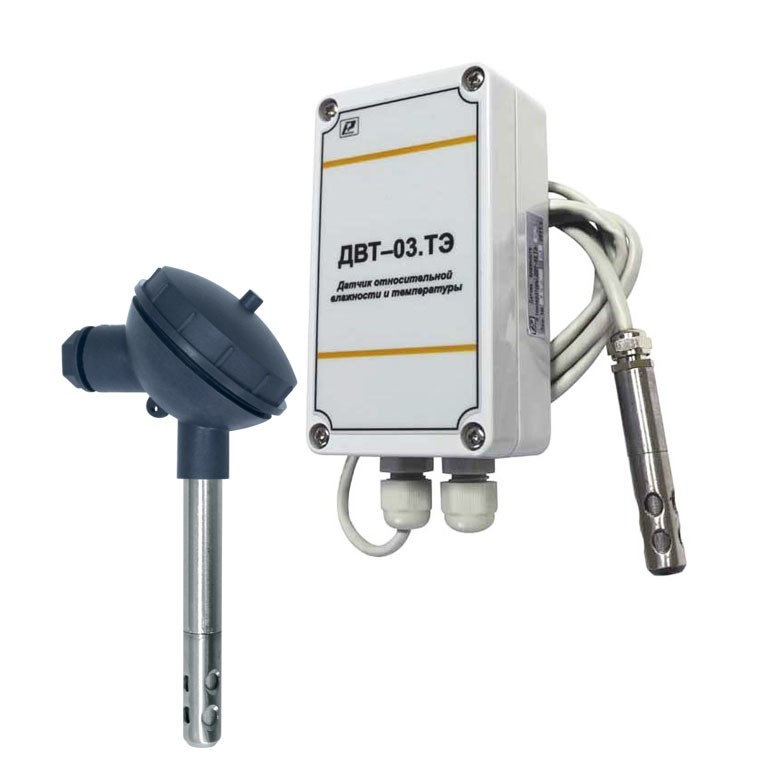

Датчики влажности и температуры ДВТ-03.ТЭ

Цена с НДС от 2535 руб.

• 2 выхода 4...20 мА
Взаимозаменяемый чувствительный элемент без потери точности
• Низкая инерционность
• Высокая стабильность показаний
• Возможность повышения точности дополнительной юстировкой

Условное обозначение датчика влажности ДВТ-03.ТЭ при заказе

Нравится прибор? Расскажи

Датчики влажности ДВТ-03.ТЭ – это недорогие приборы для контроля влажности и температуры в помещении,  на улице, в системах воздуховодов, термокамерах, внутри шкафов управления и автоматики и т.д.

Чувствительный элемент датчика влажности является взаимозаменяемым элементом. Замена чувствительного элемента не влияет на потерю точности прибора. Датчик влажности ДВТ-03.ТЭ обеспечивает высокую стабильность показаний.



Датчики ДВТ-03.ТЭ имеют широкий ряд конструктивных исполнений. В том числе вандалоустойчивые исполнения с клеммной головкой, а также исполнение для  контроля влажности в чистых помещениях и офисах и исполнение на DIN-рейку для использования внутри шкафов управления.

Датчики температуры и влажности ДВТ-03.ТЭ выпускаются в двух исполнениях по точности: 2 или 3.

Конструктивные исполнения

               Датчик влажности канальный

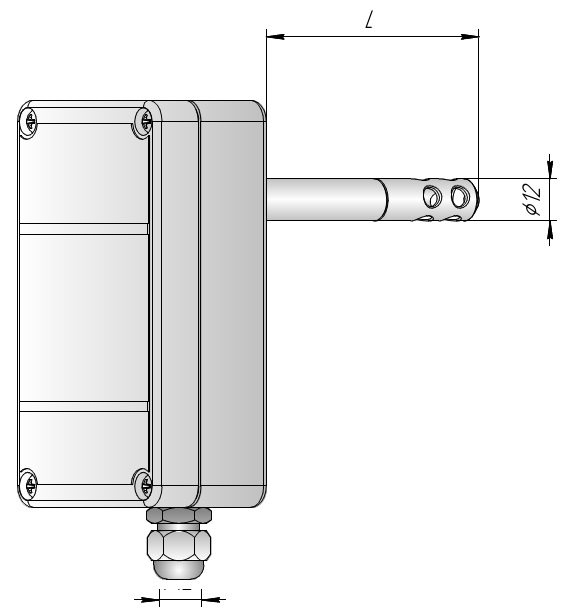

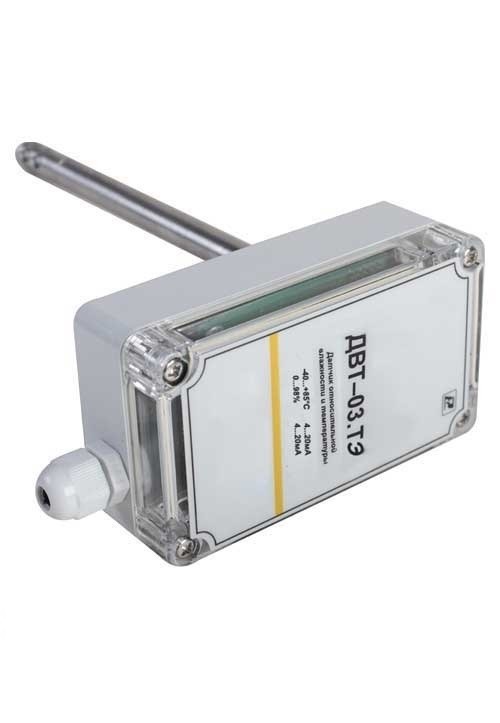

 Датчик влажности канальный ДВТ-03.ТЭ

К1

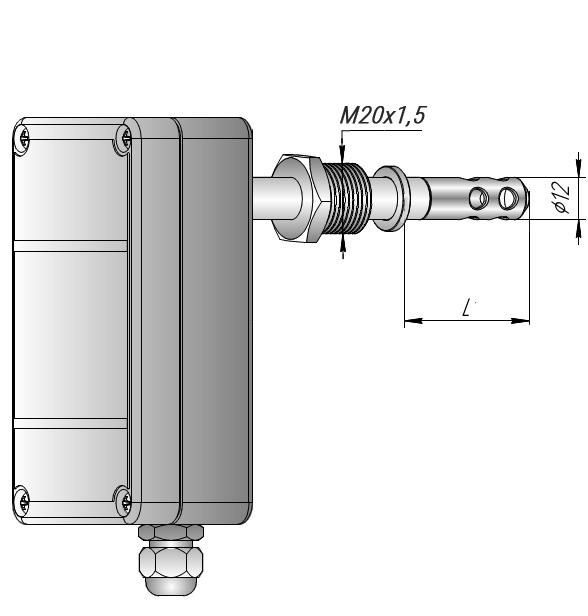

Датчик влажности канальный со штуцером ДВТ-03.ТЭ



К2

Датчики влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

Диапазон измерения температуры: -40…+100°С
Диапазон температуры эксплуатации(вторичного преобразователя-электронного блока): -40…+50°С
Степень защиты корпуса первичного преобразователя: IP50
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 18…36В
Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160, 200, 300 мм
    вторичного преобразователя: 115х65х40 мм

Датчик влажности настенный (накладной)

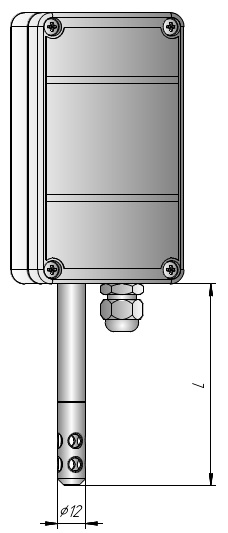

Датчик влажности настенный ДВТ-03.ТЭН1

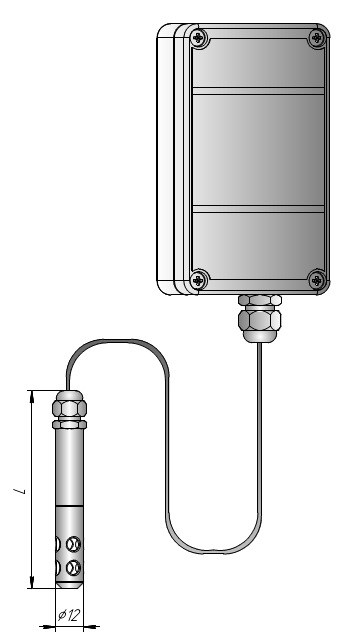

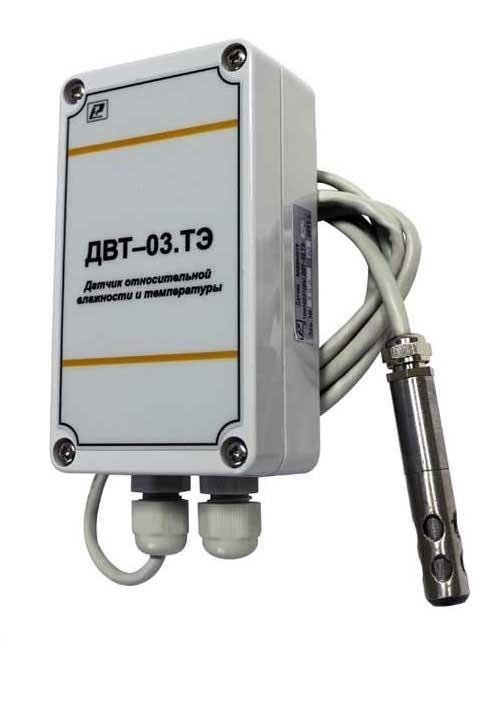

Датчик влажности накладной ДВТ-03.ТЭ

 Н2

Датчики влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас.
Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2)
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP50
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 18…36В
Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160 мм
    вторичного преобразователя: 115х65х40 мм
Длина кабеля для Н2: 1,0; 2,0 м

Датчик влажности уличный

Датчик влажности уличный ДВТ-03.ТЭУ Уличный датчик влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений.
Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком.
Диапазон измерения температуры: -40…+50°С
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP53
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 18…36В
Габаритные размеры:
    первичного преобразователя: d=100 мм, l= 100 мм
    вторичного преобразователя: 115х65х40 мм

Датчик влажности на ДИН-рейку для шкафов управления

Датчик влажности на ДИН-рейку для шкафов автоматики и управления ДВТ-03.ТЭД Датчик влажности на ДИН-рейку (Д) предназначен для контроля температуры и влажности в шкафах управления и автоматики, электрошкафах, а также в климатических камерах.
Диапазон измерения температуры: -20…+50°С
Диапазон температуры эксплуатации: -20…+50°С
Степень защиты корпуса первичного преобразователя: IP40
Степень защиты корпуса вторичного преобразователя: IP40
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 18…36В
Габаритные размеры:
    первичного преобразователя: d=10 мм, l= 40 мм
    вторичного преобразователя: 65х45х29 мм

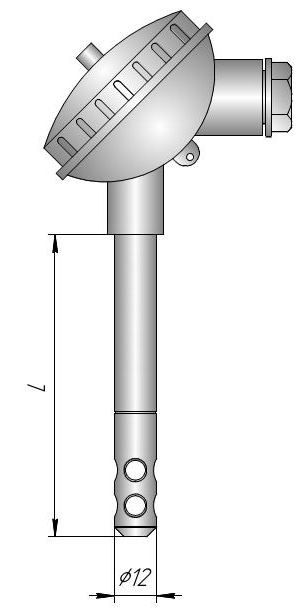

Датчик влажности с клеммной головкой

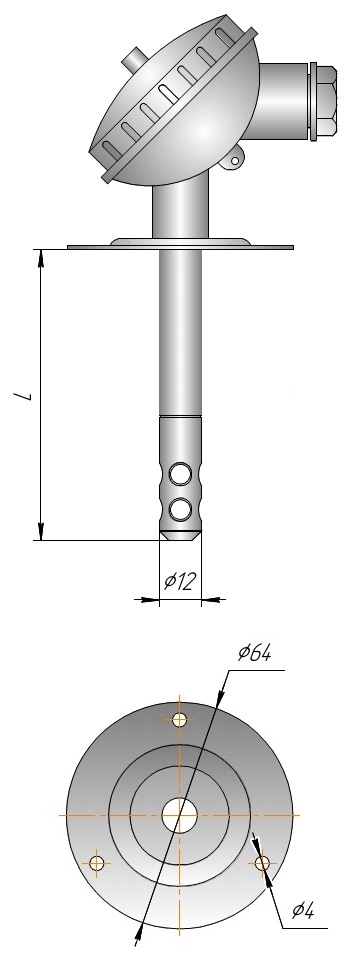

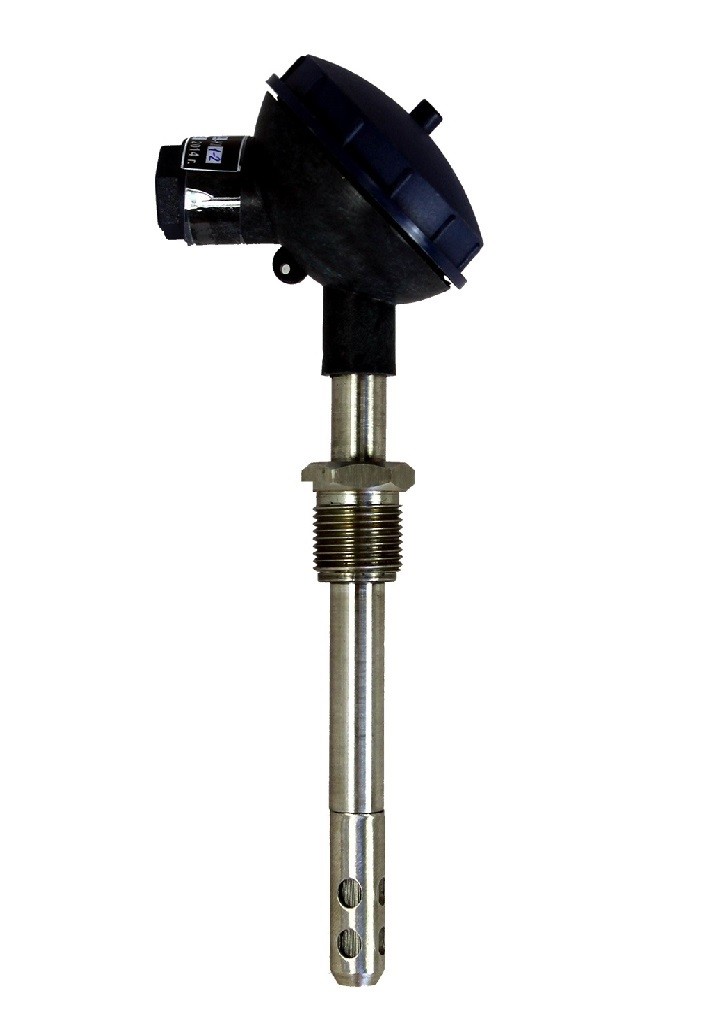

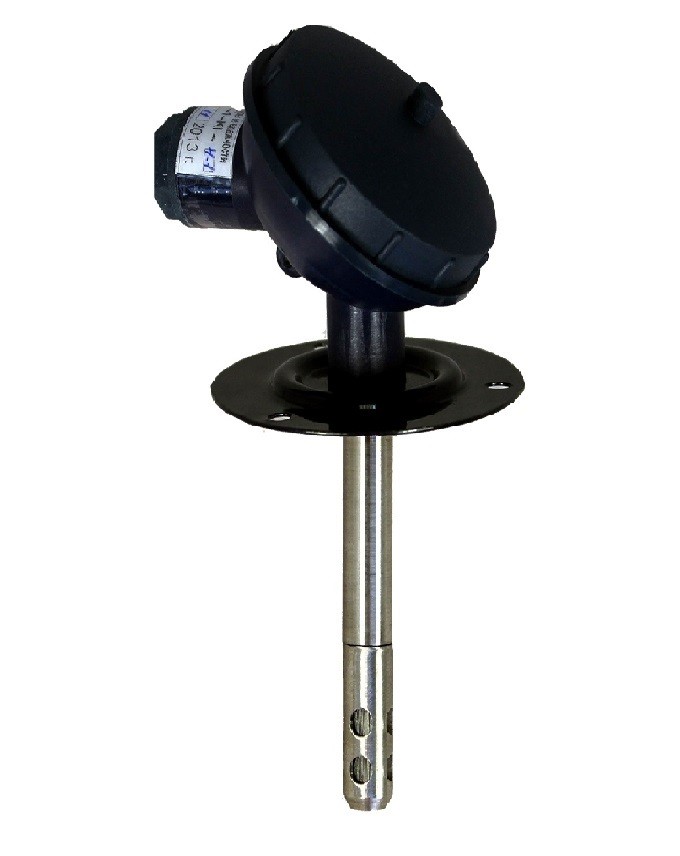

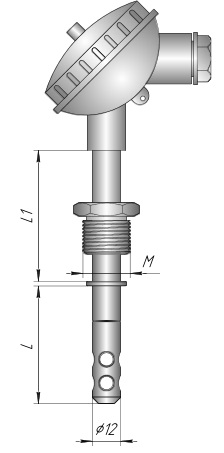

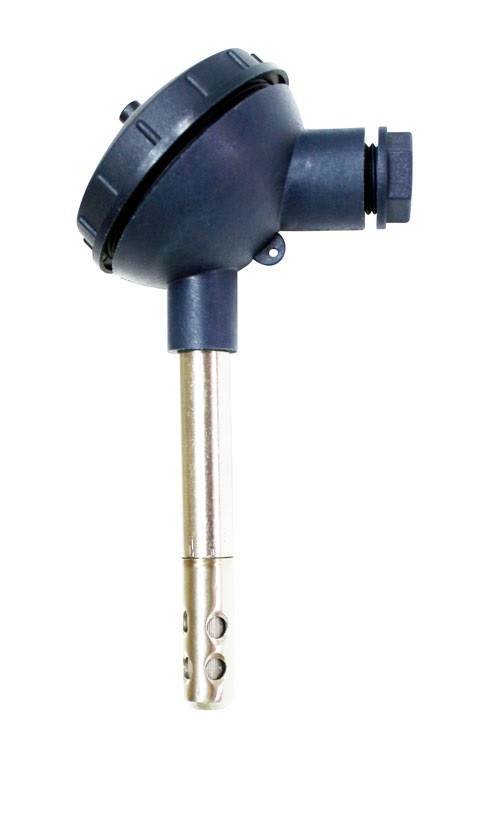

Датчик влажности промышленный ДВТ-03.ТЭ Датчик влажности промышленный со штуцером ДВТ-03.ТЭ Датчик влажности промышленный для воздуховодов ДВТ-03.ТЭ Промышленные датчики влажности с клеммной головкой (Kl) применяются для контроля температуры и влажности в системах отопления и кондиционирования (HVAC), термокамерах для сушки макаронных изделий, древесины, глины,  в климатических камерах, холодильниках, морозильниках. Датчики отличаются повышенной механической прочностью, небольшими габаритными размерами, пониженной стоимостью, удобством монтажа и эксплуатации.
Диапазон измерения температуры: -40…+100°С
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP50
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 18…36В
Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 80, 200, 300 мм
    вторичного преобразователя:  75х65х65 мм

Особенности применения датчика с адсорбционными емкостными чувствительными элементами влажности воздуха

В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и отн. влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спрэем.

Используемые нами сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми. При выходе сенсора из строя просим выслать прибор в наш адрес для его замены.


См.также: Экономичный датчик влажности ДВТ-03.НЭ с 2 выходами 0...10В >>>
Переносной цифровой гигрометр IT8-RHT со встроенным и выносным датчиками >>>
Сертифицированные измерители влажности воздуха и температуры ИВИТ-М >>>
Измеритель-регистратор влажности (логгер) EClerk-M-RHT >>>

 Напряжение питания

18…36 В

 Диапазон измерения относительной влажности

0…98 %

 Диапазон измерения температуры

-40…+50°С (Н1, У)
-40…+100°С (Н2, К1, К2, Кл1-1, Кл1-2, Кл4-1)
-20…+50°С (Д)
0…+50°С (Кл3-2)

 Диапазон температуры эксплуатации

-40…+50°С (Н1, Н2, К1, К2, У, Кл1-1, Кл1-2, Кл4-1)
-20…+50°С (Д)
0…+50°С (Кл3-2)

 Степень защиты корпуса первичного преобразователя

IP50 (Н1, Н2, К1, К2, Кл1-1, Кл1-2, Кл4-1)
IP53 (У)
IP40 (Д, Кл3-2)

 Степень защиты корпуса вторичного преобразователя

IP54 (Н1, Н2, К1, К2, У, Кл1-1, Кл1-2, Кл4-1)
IP40 (Д, Км)

 Габаритные размеры первичного преобразователя

d=12 мм, l=160 мм (Н1, Н2)
d=12 мм, l=160, 200, 300 мм (К1, К2)
d=100 мм, l=100 мм (У)
d=12 мм, l=80, 200, 300 мм (Кл1-1, Кл1-2, Кл4-1)
d=10 мм, l= 30 мм (Д)
d=25 мм, h=15 мм (Кл3-2)

 Габаритные размеры вторичного преобразователя

115х65х40 мм (Н1, Н2, К1, К2, У)
75х65х65 (Кл1-1, Кл1-2, Кл4-1)
65х45х29 (Д)
d=65 мм, h=20 мм (К3-2)

Абсолютная погрешность датчика влажности ДВТ-03.ТЭ в зависимости от исполнения по точности измерения

Измеряемая величина

Абсолютная погрешность (исполнение 2)

Абсолютная погрешность (исполнение 3)

Относительная влажность в диапазоне 10…90%

±3,0%

±4,5%

Относительная влажность в диапазоне 0…10%, 90…98%

±4,0%

±7,5%

Температура в диапазоне -10…+60°С

±1,5°С

±2,0°С

Температура в диапазоне -40…-10°С, +60…+100°С

±2,5°С

±3,0°С

Пример подключения датчика влажности к измерителю ОВЕН 2ТРМ1>>>

 Нужно ли переплачивать за датчики влажности?

В статье описано, насколько сертификация датчиков влажности увеличивает их стоимость, какова целесообразность сертификации этих приборов и дано несколько рекомендаций тем, кто не желает переплачивать за датчики влажности.

 Что такое влажность воздуха? Как правильно измерять влажность? Давление водяного пара. Таблицы и примеры расчета.

В статье подробно рассматривается, что такое относительная влажность, как правильно измерять влажность воздуха. Приведены таблицы и примеры расчета давления водяного пара и относительной влажности воздуха.

 Измерение относительной влажности воздуха: Какой метод измерения предпочтительней?

В статье рассматриваются методы измерения влажности, отличительные особенности различных типов датчиков, а также примеры приборов для измерения влажности воздуха.
Защитный фильтр для датчиков и измерителей влажности Защитный фильтр для датчиков влажности
для конструкций  Н, К, У
Набор для юстировки из 6 солей для датчиков и измерителей влажности Набор для юстировки из 6 солей
для контроля абсолютной погрешности датчика влажности прямо на объекте
Кронштейн КД1–Н для датчиков и измерителей влажности Кронштейн КД1–Н для датчиков влажности
для крепления датчиков конструкций Н к стене

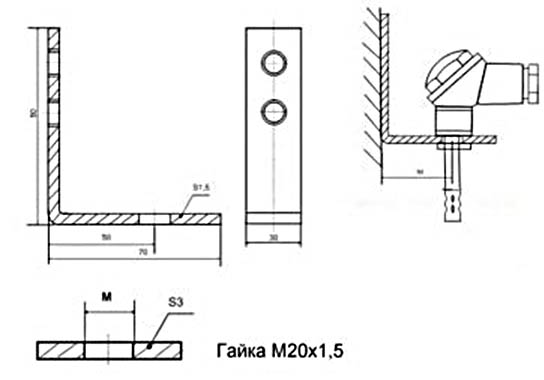

Кронштейн КД1-Кл для датчиков влажности с клеммной головкой
